小型脉冲布袋除尘器的设计
2021-10-14 10:35:03
新闻详情
小型脉冲布袋除尘器的设计，小型脉冲布袋除尘器包括24袋、36袋、48袋、60袋小、72袋、84袋小、96袋、120袋等。本设备采用高效能、低消耗的喷吹装置，实现了低压力、短脉冲的喷吹技术。

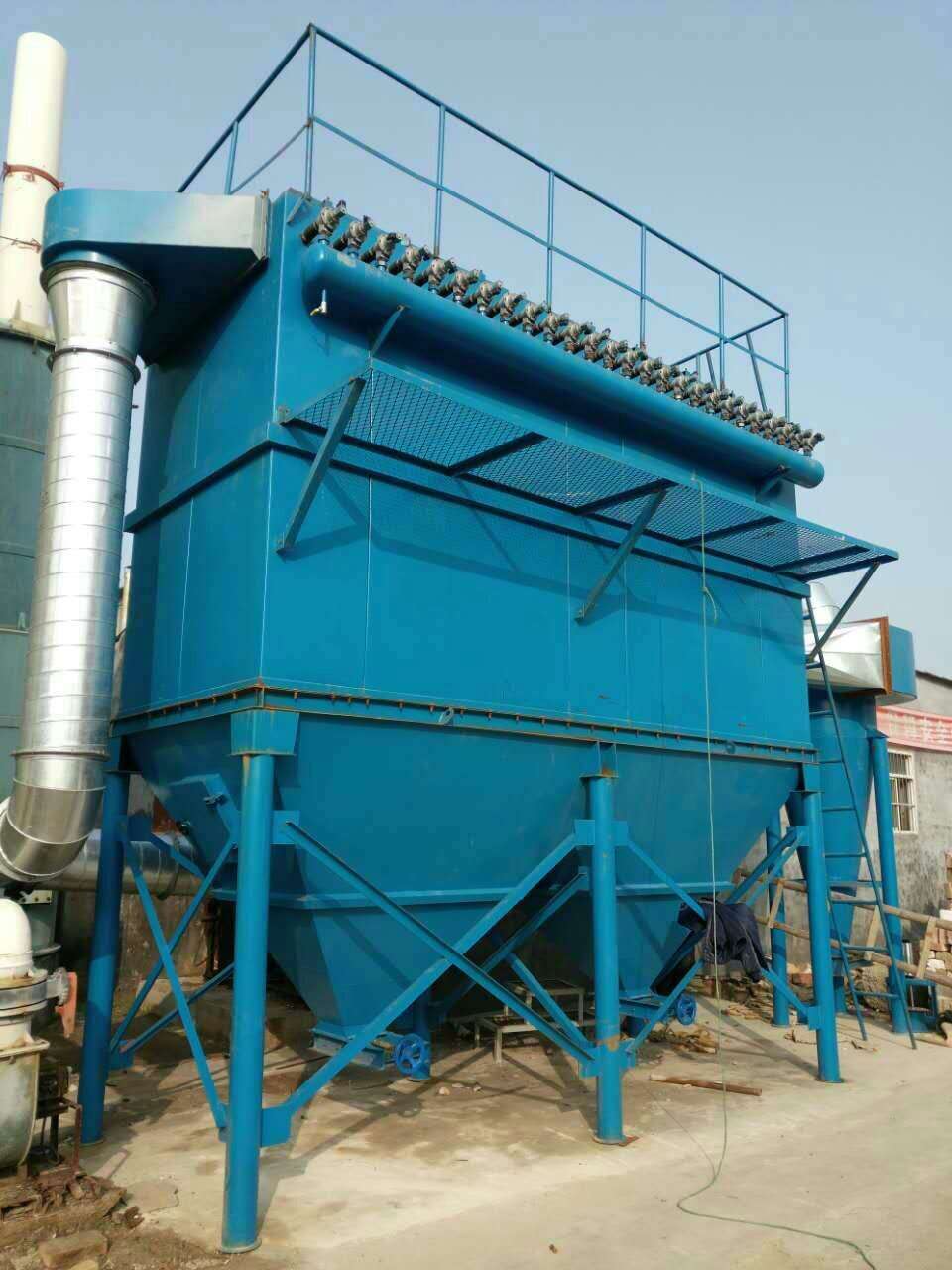

小型脉冲除尘器本体布局由结构壳体、滤袋总成、喷吹清灰设备、排灰设备等有些构成。壳体 有些由上箱体、中箱体、灰斗、进出风日构成。滤袋总成由滤袋、滤袋结构等构成。喷吹清灰 设备由气包、喷吹管、文氏管、脉冲阀、电磁操控阀、脉冲操控仪等构成。排灰设备由电机、 减速器、螺旋输灰机、星形卸料阀构成。
小型脉冲布袋除尘器设计方案，脉冲式布袋除尘器设计，引风机把含尘气体从进气口引入中壳体内，干净的气体透过滤袋由文氏管进入上壳体，而由净气出口排出，而粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻力越来越大，此时，脉冲控制仪发出信号，程序自动控制各脉冲阀的开关，使高压气源经喷吹孔、文氏管向滤袋内喷射，由于高压气的作用，使滤袋发生急剧的膨胀引起冲击振动，使吸附在滤袋表面的粉尘抖落在灰斗里由输灰机构排出。
