脉冲袋式除尘器的结构及原理

脉冲袋式除尘器的简介：

脉冲袋式除尘器是除尘器中的一款，主要是用在大型的厂房里，主要针对的是粉尘加工的工厂，其作用是有效的分离粉尘，对工作场所及环境起着至关重要的作用。

脉冲袋式除尘器的结构：

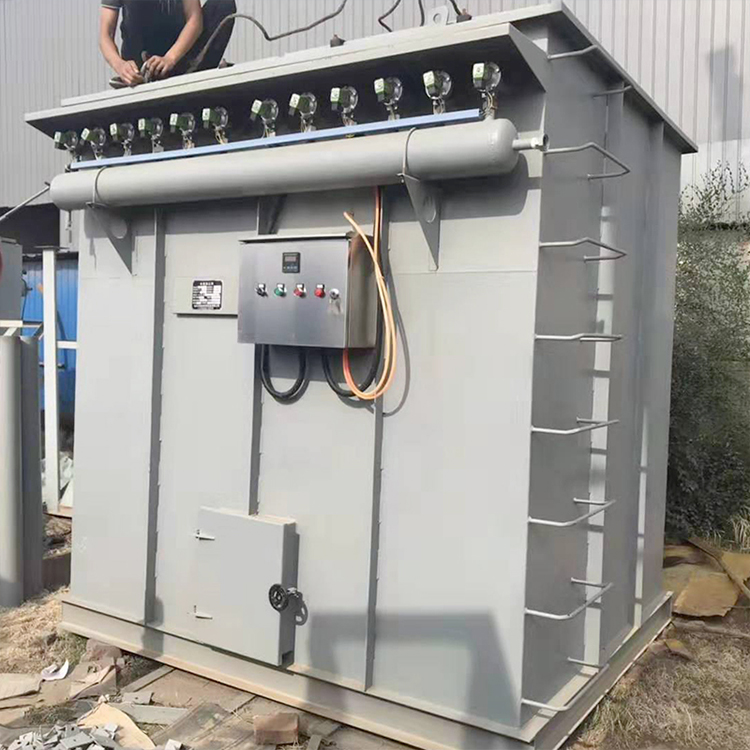

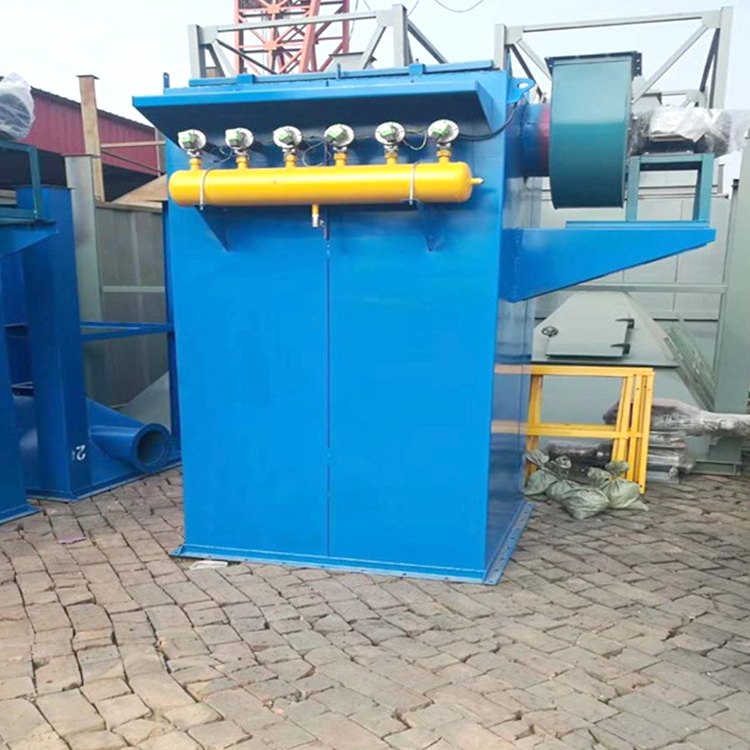

脉冲袋式除尘器主要由上箱体-净气室、中箱体-尘气室、灰斗、脉冲清灰系统、滤袋、滤袋骨架、进出风口、压差计、检修人孔、卸灰装置、和pLc控制仪等组成。

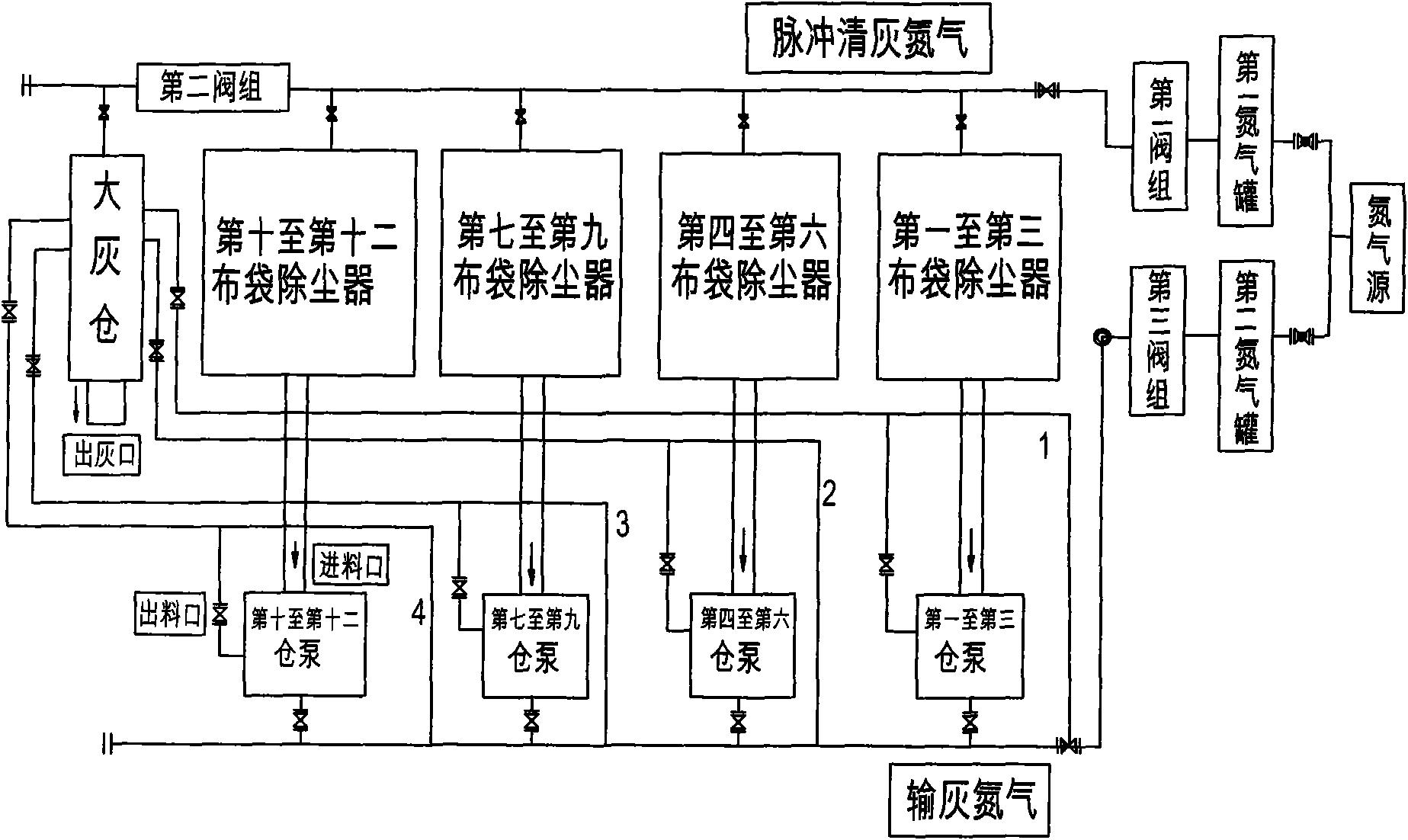

脉冲袋式除尘器的原理：

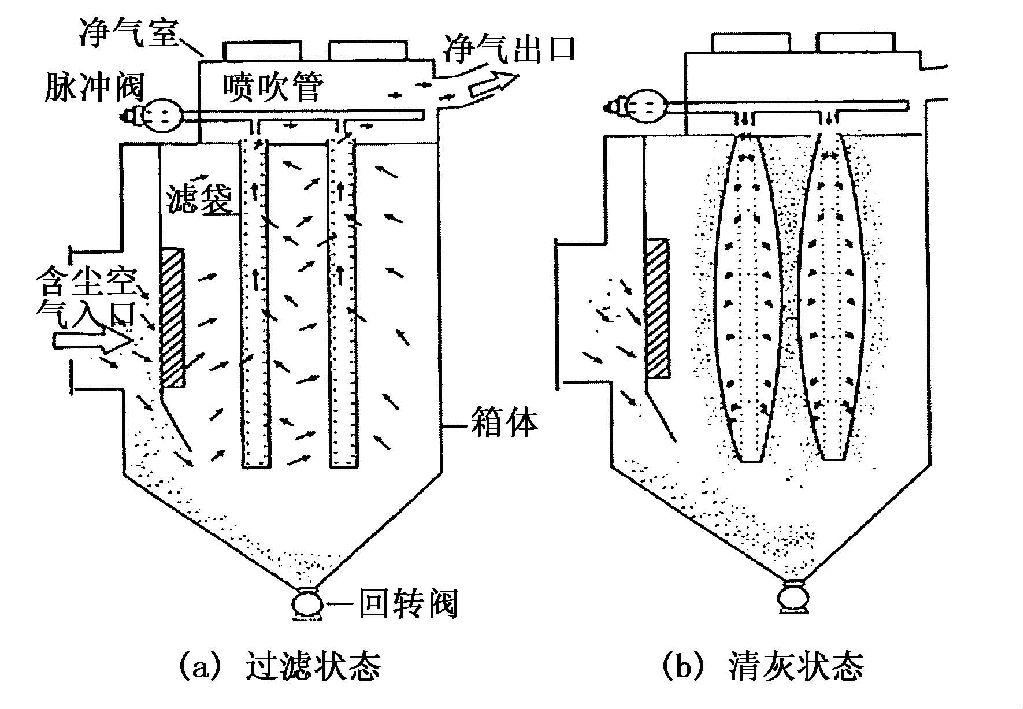

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从diyi室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

1.脉冲袋式除尘器花板：花板在布袋除尘器中起固定滤袋、与滤袋形成密封、隔开袋室和箱体的作用。

2.脉冲袋式除尘器喷吹管：喷吹短管又称喷嘴，脉冲袋式除尘器清灰用的喷吹管均采用无缝管，借助校直机进行直线度校正；与喷吹管的焊接采用了工装摸具，二氧化碳保护焊接，减少变形，保证喷吹短管间的形位公差。

3.除尘布袋：主要起到过滤灰尘的作用，当含灰尘的气体经过除尘器布袋的时候，灰尘被布袋阻隔，净化的空气被引风机吸走。

4.除尘骨架：除尘器骨架又被称为除尘器袋笼、除尘龙骨、除尘框架是袋式除尘器的主要配件，俗称布袋的肋骨，它的质量直接影响除尘布袋的过滤状态和使用寿命以及袋式除尘器的除尘效果。

脉冲袋式除尘器的特点：

1.除尘器采用分室结构，可以分室轮换检修，而不影响生产设备运行。

2.除尘效率高，粉尘排放浓度低，能满足新的环保标准。布袋除尘器的除尘效率大于99.9%，特别是对于亚微米级(u微淞的粉尘有很好的收集效果。

3.袋式除尘器占地而积小，进、出口道布置紧凑。

4.适应性强，捕集粉尘范围广，尤其适用于燃煤灰分高、比电阻值大、硫分低和电除尘器难以收集的粉尘。低压脉冲布袋除尘器的特点。

5.除尘效率稳定排放浓度不受粉尘的比电阻、浓度、粒度的影响，以及设备负荷变化。

脉冲布袋除尘器的注意要点：

1.正确选用过滤速度，确保除尘器的净化效率；脉冲布袋除尘器的过滤速度直接与除尘器阻力和处理烟气的入口含尘浓度有关。当前国内生产的脉冲布袋除尘器，除尘器的阻力限定在120毫米水柱范围内。

2.脉冲袋式除尘器采用上揭盖，改善维修条件；脉冲布袋除尘器为外滤式连续清灰。除尘布袋室处于含尘气流侧，采用侧开门时，除尘器不但在运转期间无法进入滤袋室，而且在停机检修时，维修人员的劳动条件也是极为恶劣的。

以上是志新环保小编对脉冲袋式除尘器的结构及原理内容介绍，更多信息资讯请关注我们公司的网站。
