脉冲袋式除尘器花板的设计原理

  志新环保设备厂家脉冲袋式除尘器花板是除尘设备正常工作运行中必不可少的配件，没有花板，除尘布袋和除尘骨架将无法安装，设备不能运行。除尘器花板应根据除尘布袋和除尘骨架的规格型号进行设计，保证投入使用之前，能够安装在除尘器上。给您讲解，除尘器花板的设计原理如下：

1、花板孔应该平整光洁、不应有挠曲，凹凸不平等缺陷，其平面度偏差不大于布袋除尘器花板长度的5/1000。

2、花板孔径周边要求光滑无毛刺，用弹性涨圈固定除尘器花板孔径公差为±0.5mm，除尘器的重要组成部分花板，花板经加工后安装位置与理论位置偏差应小于1.5mm，平面度偏差不大于花板孔长度的3/1000。

3、花板既要承受系统负压，又要承受滤袋、分尘层及除尘骨架的重量，花板如有变形可能影响滤袋的垂直度及袋口处的密封效果，设计时在花板下部应做加强处理，花板内部平整光滑，耗水量降低至原来的2/3，降低了运行成本，进出口均配法兰并提供法兰尺寸，安装时法兰对接处用石棉绳填缝，严防漏风影响除尘效果。

4、安装花板时用耐酸胶涂在缝口连接，确保连接处不漏水。采用天然花岗岩，经机械加工成圆形弯板，整体结构光滑平整，有耐腐蚀、耐磨损、耐高温的特性。筒体底部是封闭的，这比传统不封闭的筒体提高了效率，降低了风能的消耗，减少了外部污染。

5、脉冲袋式除尘器花板在使用中严格按照重要的参数标准和性能使用，提供工作和使用效率，能够在具体的操作过程中达到良好的发展。

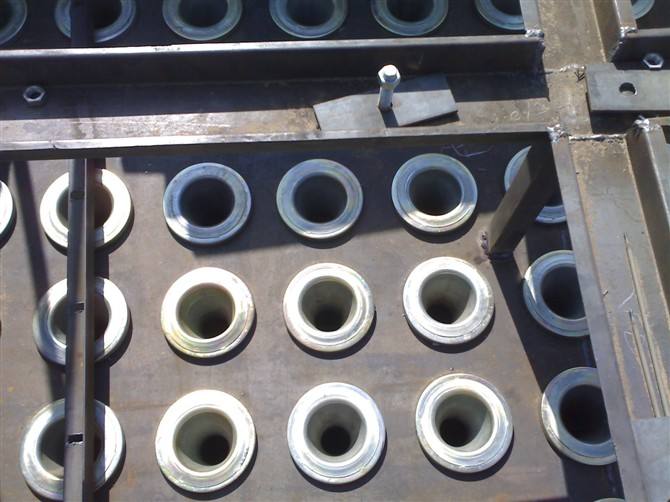

脉冲袋式除尘器的箱体一般分为滤袋室和洁净室两部分，两室由花板隔开。在箱体设计中主要是确定好壁板和花板，壁板的设计需要进行详细的结构计算，花板设计除了参考同类产品外基本是凭设计者的经验。花板是指开有大小相同安装滤袋孔的钢隔板。在花板设计中主要是布置滤袋孔的距离，该间距与袋径、袋长、粉尘性质、过滤速度等相关因素。如果布袋与布袋之间的距离太靠近，不但会产生以上的问题，还会使箱体内气流上升速度过快，导致烟尘排放量增加，滤料的局部过滤负荷太高和清灰力度不足。根据经验，袋与袋之间的边缘距离应该根据滤袋长度、气流上升速度综合考虑后设计，至少大于滤袋直径的2/5(不小于40mm)。上例中应把喷吹管上的滤袋数量从16条减少到14条，每个袋长度增加到6. 9m，喷吹孑L距离增大到280mm，除尘器的过滤面积和壳体尺寸不变。这样设计更合理可靠。花板孔均匀布置适用于中小型脉冲除尘器。疏密布置适用于大中型脉冲除尘器。花板设计注意事项：1.除尘器花板应光洁平整，不应有挠曲、凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔径周边要求光滑无毛刺，用弹性胀圈固定滤袋的花板孔径公差为±8。2.花板既要承受系统负压，又要承受滤袋、粉尘层及袋笼的重量，花板如有变形可能影响滤袋的垂直度及袋口处的密封效果，设计时在花板下部应做加强处理。
